SYNCHROFLEX同步带的安全系列设置

13800000000
产品参数
我知道了
产品详情

    在不利操作条件下只要未超过凸齿抗剪强度张力线强度和挠性的允许值同步带的宽度均正确SYNCHROFLEX的产品目录中对经过可靠证明和通过台架试验和实践所获结果确认的负荷极限进行了说明仅传输速度较高的驱动装置需要安全系数工程师了解并正确估计驱动期间出现的不利负荷类型很重在齿轮啮合传动下即使采用传动构件同步带也会出现短时的过载问题

SYNCHROFLEX AT5同步带_副本_副本.jpg

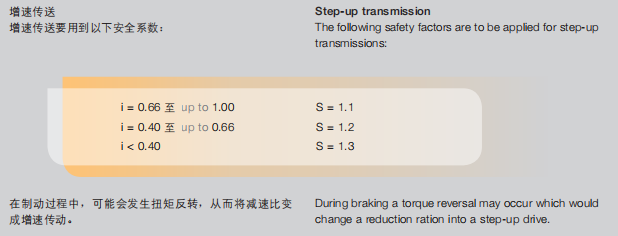

针对该问题Mulco一些指导方法如下额定操作针对额定负荷的操作条件设计同步带额定负荷是指传动装置在正常条件下以额定速度传输扭矩或动力时的操作条件启动特征a) 驱动侧必须考虑启动条件下传动机的**扭矩三相鼠笼电机的启动扭矩为额定值的 2 2.5 b) 驱动侧必要时必须考虑在启动特征下影响驱动部SYNCHROFLEX同步带的初始扭矩”。检查转速 n=0 时的负荷状况 a) b)制动可能需要确定制动是否会通过同步带产生满负荷是否会超过额定操作或启动时所产生的瞬时负荷在制动过程中应考虑到可能出现的扭矩反转

非稳定(负荷变化、冲击负荷)除额定负荷之外共振和冲击负荷可能对作为传输构件的同步带产生影响以插图为例将计算所得带宽系数增大 1.3

惯性矩传动装置中的惯性矩和/或离心质量通常会使得运转性能保持不变视加减速特征而定需要区分并检查惯性矩是否会对同步带产生其他负荷
