BRECO ATN12,7K6 专用带轮与配套支撑导轨完整设计规范
一、概述
ATN12,7K 是 BRECO 12.7mm 齿距自带背部 K6 导向凸棱的模块化同步带，为匹配其防跑偏凸棱结构，原厂推出ATN12,7K6 专用同步带轮，同时配套标准化低摩擦支撑导轨（Stützschienen）。整套导向传动组合解决紧凑型 3C、食品输送设备皮带跑偏、底部磨损问题，本文完整拆解带轮尺寸参数、选型约束、导轨结构、材质与加工标准。
二、ATN12,7K6 专用同步带轮技术参数
1. 轴向宽度匹配规格
| 皮带公称宽度 b (mm) | 带轮啮合宽度 B (mm) | 带轮总宽 B_N (mm) | 有效啮合区间 a (mm) |
|---|---|---|---|
| 50 | 55 | 65 | 27.5 |
| 75 | 80 | 90 | 52.5 |
| 100 | 105 | 115 | 77.5 |
关键区分：普通 ATN12.7 无a有效啮合区间，严禁混用普通带轮，长期运行会磨平背部 K6 导条，丧失自导向能力。
2. 齿数与轮毂分级标准
20～35 齿：46/50/58/60×5 薄型轻量化轮毂，基准预钻孔 12H7；
36～72 齿：60/90/110×5 轮毂，升级 16H7 高精度基准孔；
统一轮毂厚度仅 5mm，适配小型伺服紧凑型设备，降低整机重量。
3. 尺寸代号释义
z：齿数；d₀：节圆直径；dₖ：齿顶圆；d_V：H7 基准预制孔；d_max：允许**扩轴孔；
s=6.5mm、t=5mm 为标准齿槽固定几何尺寸，全齿数统一。
4. 材质与订货标识
Al65 ATN12,7K6 / 32 d=15H7含义：65 系铝、适配 12.7K6 皮带、32 齿、基准孔 15H7。三、ATN 全系列通用支撑导轨（Stützschienen）设计规范
（一）普通 ATN（无 K6 导条）支撑导轨
结构：两侧直立挡边限位；
宽度标准：导轨内宽 B’= 皮带宽度 b + 1mm，预留微小间隙避免侧边摩擦；
适用：ATN10/12.7/20 标准无导同步带。
（二）ATN10K6/ATN12,7K6 专用导槽支撑导轨

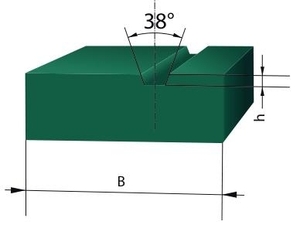

核心结构：导轨中部开设 38°V 型凹槽，深度 h=2mm，精准容纳背部 K6 导向凸棱；
装配要求：50mm 带宽导条居中，75/100mm 带宽导条偏置，导轨 V 槽位置必须与皮带凸棱对齐；
摩擦性能：推荐低压聚乙烯（LDPE）基材，聚氨酯皮带与导轨滑动摩擦系数仅 0.14~0.3，低噪音、低磨损；
优势：同步实现底部托举 + 横向导向，无需额外侧边限位挡板，简化机架结构。
四、带轮选型硬性约束
K6 皮带禁止通用普通 ATN12.7 带轮
普通带轮无导条避让槽，长期高速输送会持续刮擦磨损 6mm 背部凸棱，短期内出现跑偏、定位精度漂移。机械锁扣齿数下限
使用 C/DC/DC-PRO 可拆卸锁扣时，ATN12,7K6 带轮齿数不得低于 20 齿，低于该值锁扣弯折应力集中，极易断裂。轴孔加工限制
轴径扩孔不得超过手册标注 d_max，超出会削弱轮毂强度，高速往复工况出现轮毂开裂风险。带宽匹配原则
选用 50mm 皮带必须匹配 B=55mm 的 K6 专用带轮，窄啮合面会挤压皮带两侧 TPU 基材，造成边缘撕裂、钢芯外露。
五、导轨选材与使用要点
推荐材质：低压聚乙烯 LDPE，耐磨、自润滑、不损伤 PU 皮带；禁止钢材直接接触皮带底面。
长度布置：长行程直线模组需分段布置支撑导轨，避免皮带大幅下垂导致载荷集中。
高度匹配：导轨 V 槽深度严格控制 h=2mm，过深会卡滞凸棱，过浅起不到导向效果。
洁净工况（食品 / 医药）：可选用食品级 PE 导轨，耐清水、酸碱清洗，无析出污染物料。
六、分场景配套方案
3C 小型 PCB 移栽（ATN12,7K6）
选用 z=20~35 轻量化 Al65 K6 专用带轮，搭配 38°V 槽 K6 专用支撑导轨，省去侧边挡块，设备结构更紧凑。中型食品包装环线（DC-PRO 锁扣）
带轮齿数≥20，全程配套 K6 凹槽导轨，平整输送无卡料，易清洗。长距离直线伺服模组
大齿数 ATN12,7K6 带轮 + 分段式导槽支撑导轨，防止皮带下垂跑偏，提升重复定位精度。普通 ATN 无导条皮带产线
采用双侧直边支撑导轨，内宽按 b+1mm 设计，简易限位。
