零振动超高精密传动：CONTI SYNCHRODRIVE N10 凸点同步带赋能风洞流体力学测试
2026-08-16 16:45
流体风洞是建筑、场馆、航空领域空气动力学研发的核心精密设备，微小传动抖动、角度偏差都会直接干扰风压、气流、振动等测试数据的准确性。德国 Wacker Ingenieure 风洞实验室为约翰内斯堡足球城体育场完成全套风荷载模拟测试，其核心 360° 精密旋转试验台，依靠大陆康迪泰克 CONTI SYNCHRODRIVE N10 聚氨酯凸点同步带搭建传动系统，完美解决传统齿形同步带存在的多边形效应、轴向窜动、中心开孔布局限制等难题，成为科研级高精度回转平台标杆传动方案。

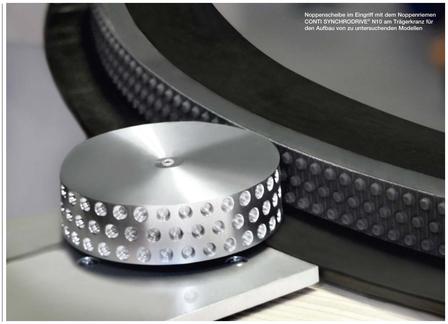

N10凸点同步带与配套凸点轮
一、风洞试验台的严苛传动设计约束
Wacker Ingenieure 为大型场馆缩尺模型搭建的风洞旋转试验台，承载整套建筑模型与数百根测压管路，对传动系统提出多重硬性约束，传统梯形 / 弧形齿同步带均无法同时满足全部需求：
**角度定位精度：转台需支持 360° 全周旋转，细分 4000 级精密步进分度，微小振动、齿隙、角度偏移都会造成流体数据失真；
双向无差异啮合：模型需要正、反向往复旋转模拟不同风向，普通齿形同步带正反转啮合平顺度不一致，产生周期性波动；
设备中心中空布局：转台中间必须预留完整通孔，供模型下方密布的测压软管穿过，传统带侧边挡圈的同步轮结构会占用中部空间，干涉管路排布；
低振动、无多边形效应：常规齿带啮合时存在多边形跳动，引发台面微幅抖动，直接破坏风场稳定；
长尺寸稳定张力：整套传动皮带总长约 3200mm、宽度 30mm，长期连续试验需保持张力恒定，避免皮带拉伸变形带来精度漂移。
项目空气动力学负责人 Bernd Reinhard 联合 MULCO 曼海姆合作商 Hilger u. Kern 开展传动方案选型，经过多轮对比验证，最终选定 CONTI SYNCHRODRIVE N10 PAN HF 凸点同步带配套专用凸点轮，搭建步进电机驱动的闭环精密回转传动系统。
二、CONTI N10 凸点同步带颠覆性结构技术优势
区别于传统齿面啮合同步带，N10 采用错位排布圆形凸点替代齿廓，搭配带凹坑的专用凸点轮，形成全新形锁合传动体系，精准匹配风洞试验台全部工况需求：
1. 双向均衡啮合，零角度误差
带体两侧对称分布球形凸点，正、反转运行时凸点与轮槽贴合接触状态完全一致，无单侧应力集中，双向旋转同步精度统一，完美适配场馆模型多风向往复模拟测试。
2. 自定心免挡圈设计，释放中部中空空间
凸点球面结构自带自动对中能力，运行时皮带自动居中，同步轮无需加装侧边限位挡圈。整套传动机构中部完全通透，测压管路可直接从转台中心穿过，完美解决设备布局的核心矛盾。
3. 消除多边形效应，超低振动运行
传统齿带啮合存在齿距带来的多边形跳动，而 N10 凸点沿圆弧平滑滚动接触，无瞬时冲击、无周期性抖动，传动噪音与振动大幅降低，保证风洞内部流场不受传动扰动，采集数据高度精准稳定。
4. 耐磨聚氨酯 + 钢缆芯，长期张力恒定
带体采用高耐磨热塑性聚氨酯一体挤出成型，内部嵌入 S/Z 对称缠绕高强度钢缆抗拉层，载荷均匀分散，长尺寸皮带长期连续运转无**拉伸变形，全程维持稳定张力，数千小时试验无需反复校准张紧度。
整套传动系统工作逻辑：N10 凸点皮带通过专用胶粘剂固定在钢制旋转支撑环外侧，步进电机驱动凸点轮带动支撑环与上方模型载台同步回转，每一级步进动作精准可控，流体物理试验可按预设角度分步开展，测量数据可复现、误差可控。
三、从世界杯场馆验证凸点传动的工程价值
2010 年南非世界杯决赛举办地约翰内斯堡足球城体育场体量巨大，数万观众手持呜呜祖拉产生的持续强气流、场馆外立面风压、结构共振风险都需要提前通过缩尺风洞模拟验算。Wacker Ingenieure 依托搭载 N10 凸点同步带的精密转台，完成数周连续多工况风荷载、气流舒适度、室内通风模拟测试，所有仿真数据在体育场建成投用后得到实际验证，充分证明这套传动系统提供的高精度数据具备工程参考价值。
项目合作工程师 René Preßler 表示，MULCO 集团完整配套体系是方案落地关键：除 N10 凸点皮带外，康迪同步开发专用凸点轮、支撑导轨、夹紧连接件，提供模块化成套传动组件，无需厂商额外非标加工，大幅缩短风洞设备研发与装配周期。
四、N10 凸点同步带适配更多高端精密场景
CONTI SYNCHRODRIVE N10 并非仅局限于风洞流体实验室，其无抖动、自定心、双向高精度特性，同样适配各类高端精密设备：
直线定位平台：绘图仪、精密检测设备线性进给机构，窄带宽即可实现稳定导向，简化设备机械结构；
光学检测设备：相机、激光测量回转载台，杜绝振动干扰成像与测距精度；
自动化精密输送：小型精密零部件双向转运，低噪音无划痕输送。
五、行业总结：细分精密设备需要定制化创新传动方案
光伏高温输送、市政重载环保设备、文创微型装置、流体风洞实验室，MULCO 联盟旗下 BRECO、CONTI 两大聚氨酯同步带产品线，针对不同行业差异化工况开发专属齿型 / 凸点结构：AT5 微型齿、BAT 弧形重载齿、BFX 高温一体带、N10 凸点精密带，形成覆盖轻载微型、高温洁净、大功率重载、超高精密科研四大场景的完整产品矩阵。
CONTI SYNCHRODRIVE N10 凸点同步带在风洞设备的成功应用证明：高端科研、精密装备的性能突破，往往依赖传动零部件的底层结构创新。在空气动力学、光学测量、高精度自动化等对误差零容忍的领域，以凸点啮合为代表的新型同步传动技术，将持续为试验设备提供稳定、精准、低扰动的动力支撑。
